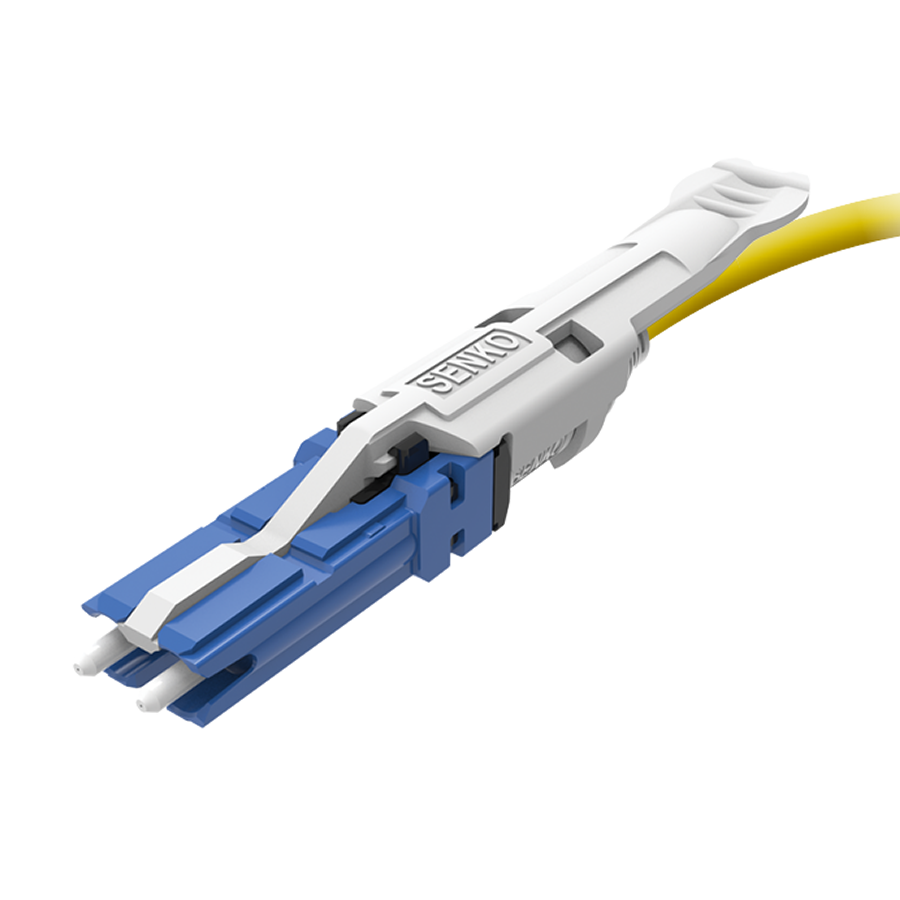

Il design del connettore standard originale CS® offre prestazioni eccezionali a un prezzo economico. Il CS è un connettore VSFF (Very Small Form Factor) ed è ideale per le soluzioni salvaspazio. Il connettore CS consente di raddoppiare la densità nei pannelli patch rispetto a un duplex LC. Offre la possibilità di aggiungere più spazio per la gestione dei cavi e di migliorare il flusso d'aria all'interno di un rack. L'esclusiva linguetta push-pull consente una migliore utilizzabilità nelle applicazioni ad alta densità. Il connettore accetta fibre duplex fino a 2,0/3,0 mm. Il connettore è stato adottato da QSFP-DD, OSFP e COBO e standardizzato da TIA.
Licenziatari CS
- Le prestazioni superano quelle di LC
- 40% riduzione delle dimensioni rispetto a LC Duplex
- Grado B IEC61753-1 Accoppiamento casuale
- Supera i requisiti GR-326-CORE
| Parametri | Monomodale | Multimodale | |||
| UPC | APC | MM | |||
| SM Premium Low Loss | SM Premium | SM Premium Low Loss | SM Premium | Premio | |
| Perdita di inserzione tipica (dB)* | 0.05 | 0.08 | 0.07 | 0.12 | 0.05 |
| Perdita di inserzione massima (dB)* | 0.15 | 0.20 | 0.15 | 0.25 | 0.15 |
| Perdita di ritorno tipica (dB) | ≥55 | ≥65 | ≥25 | ||
| Temperatura di esercizio (°C) | Da -40 a +75 | ||||
| Durata | Variazione tipica <0,2 dB, 500 accoppiamenti | ||||
| Ø ghiera | 125μm | 127μm | |||
* Per test di accoppiamento casuale IEC 61753-1
Centro dati
Ottica di bordo
Medico
Senza fili
Calcolo quantistico
FTTH
Il connettore CS è ora standardizzato dalla Telecommunications Industry Association (TIA). TIA ha pubblicato ANSI/TIA-604-19 Type SEN il 30/7/2021, che è lo standard di intermabilità del connettore CS, dell'adattatore e del ricetrasmettitore.
Sì, il connettore CS può accettare cavi di diametro fino a 3 mm.
Il connettore CS è dotato di 4 linguette push/pull di lunghezza diversa che possono essere utilizzate. La linguetta è progettata per essere tenuta e spinta o tirata per rimuovere il connettore da un adattatore o ricetrasmettitore.
